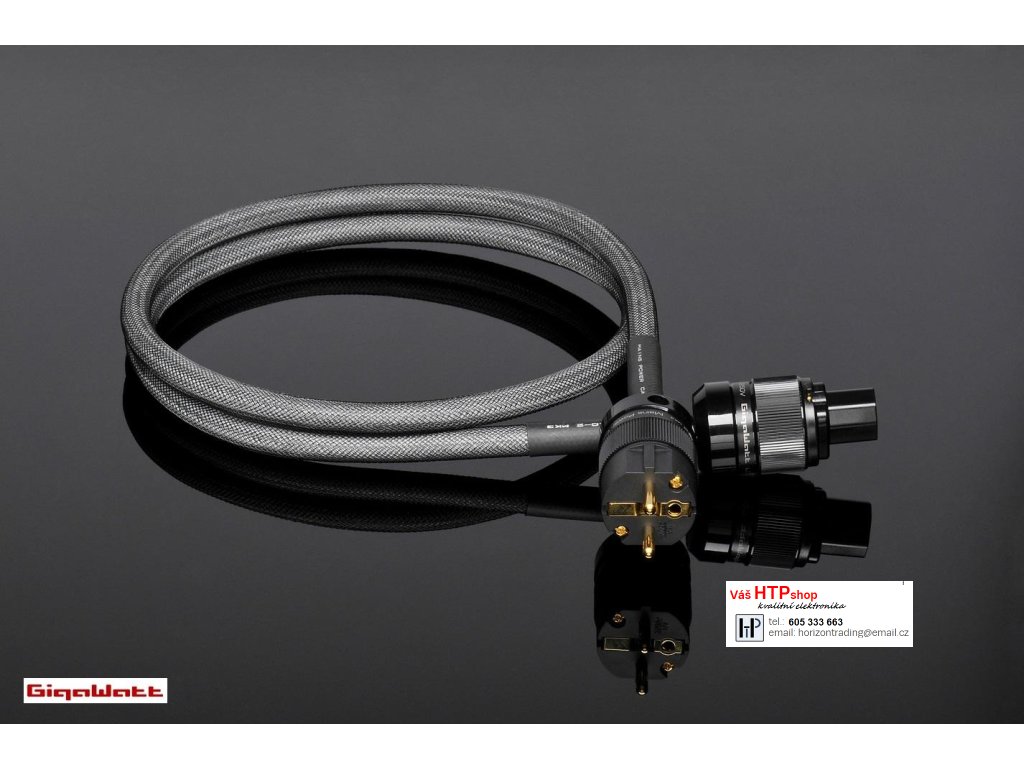

Gigawatt PF-1 Mk2 + LC-1EVO

Detailní popis produktu

PF-1 MK2 je vylepšená verze základního filtračního napájecího pásu určeného k distribuci napájení a ochraně rozpočtových audio a video systémů. V PF-1 MK2 byly použity lepší materiály a součásti a modifikovaná konstrukce lamel byla založena mimo jiné na pro technologická řešení používaná v kondicionérech sítě ze série EVO. Jedná se o speciální produkt v nabídce společnosti GigaWatta, protože překvapí svou pevnou konstrukcí a kvalitou za přijatelnou cenu a nesmírně pozitivním dopadem na zvuk.

Pás je vyroben z vysoce kvalitních prvků. Blok filtračního typu RLC je odpovědný za potlačení rušení. Byl postaven na základě m.in. pro metalizované polyesterové kondenzátory s nízkou indukčností a IP filtrem jádro (železný prášek). Všechny součásti filtru jsou namontovány stříbrnou pájkou na masivní desce s dráhami s velmi velkým průřezem.

Pás opustil používání tradičních bezpečnostních prvků jako jsou pojistky a tepelné které Roubíky volný tok proudu k chráněnému obvodu, který má negativní vliv na zvuk. Ochranu proti proužkům zajišťuje kaskádový bezpečnostní systém sestávající z plazmových jiskrových štěrbin a nové generace varistorů UltraMOV. Tyto prvky v kombinaci s řádně vyrobenou moderní elektroinstalací zaručují komplexní ochranu proti přepětí a nadproudům.

Modul PF-1 MK2 využívá inovativní systém distribuce energie, který je vlastním vývojem firmy. Je založen na masivních distribučních kolejnicích druhé generace, vyrobených z tyčí z leštěné měděné katody (Cu-ETP) s vysokou čistotou. Tento systém napájí proud přímo do každé dvojice výstupních zásuvek prostřednictvím přírubových a šroubových spojů. Vnitřní vedení bylo vyrobeno z elektrolytických vodičů s průřezem 2,5 QMM. Použití topologie připojení hvězd a vysoké vodivosti a masivní průřez 30 QMM každé přípojnice zajišťuje rovnoměrné a stabilní rozdělení výkonu nezávisle na zatížení jednotlivých výstupů pásu.

Pásmo PF-1 MK2 je vybaveno šesti vysoce kvalitními síťovými zásuvkami typu GigaWatt G-040 typu Schuko, které jsou navrženy a vyráběny ve vlastním podniku. Mosazné zásuvné kontakty byly vyrobeny ze závodu vyrobené stříbrem bez použití mezilehlých kovů, jako je například měděná nebo niklová vrstva, která by mohla způsobit nepříznivý sériový odpor a pokles napětí. Zvětšený kontaktní povrch a silná vrstva stříbra zaručují spolehlivý kontakt s kolíky zástrček. Zásuvky byly navíc podrobeny kryogenní modifikaci a procesu demagnetizace. Pro zajištění účinné ochrany před dětským přístupem byly zásuvky G-040 vybaveny integrovanou ochranou proti úrazu elektrickým proudem (zvýšená ochrana kontaktů podle VDE 0620).

Připojení výstupu: EU (Schuko), USA (NEMA 5-20R), AU (AS / NZS 3112)
Napětí: 220-240 V AC, 50/60 Hz nebo 110-120 VAC, 50/60 Hz
Maximální zatížení: 3 500 v
Maximální proud (nepřetržité): 16 A
Absorbovaný proudový šok: 13 000 A
Rozměry (délka x šířka x výška): 420 x 75 x 60 mm
Hrubá hmotnost: 3,80 kg

Všechna zařízení GigaWatt jsou vybavena inovativním dvoustupňovým systémem interní distribuce energie přímo do výstupních zásuvek. Je založen na masivních vodivých kolejnicích vyrobených z tlustých leštěných tyčí z pevné mědi s průřezem až 30 mm ²  na každé kolejnici. První stupeň zajišťuje bezeztrátové a rovnoměrné rozdělení napětí do jednotlivých větví filtrování, zatímco druhý poskytuje napětí přímo do výstupních zásuvek. Rovněž umožňuje stabilní distribuci energie bez ohledu na zatížení jednotlivých výstupních zdířek. Všechny použité typy distribučních kolejnic jsou vlastní konstrukcí společnosti GigaWatt a byly navrženy a vyrobeny in-house.

Výroba takových kolejnic je mimořádně nákladná kvůli kvalitě mědi, ze které jsou vyrobeny, a technologii jejich výroby. Distribuční kolejnice jsou vyrobeny z měděné katody mědi Cu-OF (vysoce vodivá měď bez obsahu kyslíku) a Cu-ETP (rafinovaná měď s metalurgickou metodou s vysokou vodivostí), obě s minimální čistotou 99,99%. Měď, ze které jsou kolejnice vyrobeny, je podrobena smaltování a rafinaci žíhání, což zahušťuje materiál, což zlepšuje jeho vodivost, plasticitu a odolnost proti korozi ve většině prostředí. Vyznačuje se vynikající vodivostí, nízkými nečistotami a zbytkovou přítomností kyslíku. Mechanické ošetření kolejnic se provádí technologií, která nevydává teplo, což by mohlo způsobit oxidaci mědi a negativně ovlivnit kvalitu vedení.
